در تراشکاری CNC، رسیدن به ابعاد مشخص‌شده روی نقشه یکی از مهم‌ترین عوامل تعیین‌کننده کیفیت قطعه است. اما در تولید صنعتی، تقریباً هیچ قطعه‌ای را نمی‌توان با یک اندازه کاملاً مطلق و بدون هیچ‌گونه انحراف تولید کرد. به همین دلیل در نقشه‌های صنعتی، برای هر اندازه محدوده‌ای مجاز به نام تلرانس (Tolerance) تعیین می‌شود.
برای مثال، اگر روی نقشه قطر یک محور 50 ± 0.05 میلی‌متر مشخص شده باشد، قطر نهایی قطعه می‌تواند بین 49.95 تا 50.05 میلی‌متر باشد و همچنان در محدوده تلرانس تعریف‌شده قرار بگیرد.
در این مقاله با مفهوم تلرانس، انواع آن، عوامل مؤثر بر دقت تراشکاری CNC و تأثیر تلرانس بر هزینه ساخت قطعه آشنا می‌شویم.
تلرانس به مقدار انحراف مجازی گفته می‌شود که برای یک اندازه یا ویژگی هندسی قطعه قابل قبول است.
به بیان ساده، اگر یک قطعه قرار باشد با قطر مشخصی تولید شود، نمی‌توان انتظار داشت که اندازه واقعی آن در تمام شرایط دقیقاً برابر با عدد اسمی باشد. بنابراین طراح یک محدوده قابل قبول برای اندازه تعیین می‌کند.
به عنوان مثال:
Ø30 ± 0.03 mm
یعنی اندازه قابل قبول قطر قطعه از 29.97 تا 30.03 میلی‌متر است.
هرچه محدوده تلرانس کوچک‌تر باشد، رسیدن به آن معمولاً به کنترل دقیق‌تر فرآیند، ابزار مناسب‌تر و اندازه‌گیری دقیق‌تر نیاز دارد.
برای درک بهتر تلرانس باید سه مفهوم را از یکدیگر جدا کنیم:
بنابراین اگر اندازه یک قطعه 50 ± 0.02 میلی‌متر باشد، محدوده قابل قبول آن 49.98 تا 50.02 میلی‌متر خواهد بود.
تلرانس مورد نیاز به نوع قطعه، عملکرد آن و نحوه مونتاژ بستگی دارد. برخی از تلرانس‌هایی که در قطعات ماشین‌کاری شده مشاهده می‌شوند عبارت‌اند از:
| تلرانس | محدوده مجاز برای اندازه اسمی 50 میلی‌متر |
|---|---|
| ±0.10 mm | 49.90 تا 50.10 |
| ±0.05 mm | 49.95 تا 50.05 |
| ±0.03 mm | 49.97 تا 50.03 |
| ±0.02 mm | 49.98 تا 50.02 |
| ±0.01 mm | 49.99 تا 50.01 |
البته امکان دستیابی به یک تلرانس مشخص فقط به عدد درج‌شده روی نقشه بستگی ندارد و عواملی مانند جنس قطعه، هندسه، ابعاد، ابزار، دستگاه و شرایط ماشین‌کاری نیز مؤثر هستند.
خیر.
گاهی تصور می‌شود چون دستگاه CNC با مختصات عددی کار می‌کند، بنابراین تمام قطعات را می‌توان با هر تلرانسی تولید کرد. در عمل، دقت نهایی قطعه نتیجه مجموعه‌ای از عوامل است.
برخی از مهم‌ترین عوامل عبارت‌اند از:
به همین دلیل، دقت موقعیت‌دهی دستگاه با تلرانس نهایی قابل دستیابی روی قطعه دقیقاً یک مفهوم نیست.
دستگاه تراش باید از نظر مکانیکی در شرایط مناسبی قرار داشته باشد. لقی، فرسودگی ریل‌ها، وضعیت اسپیندل و سیستم حرکتی می‌توانند روی دقت نهایی قطعه تأثیر بگذارند.
همچنین گرم شدن دستگاه در طول فرآیند ماشین‌کاری می‌تواند باعث تغییرات بسیار جزئی در ابعاد شود.
انتخاب ابزار مناسب برای جنس و عملیات ماشین‌کاری اهمیت زیادی دارد.
برای مثال، ابزار مورد استفاده برای فولادهایی مانند CK45 الزاماً بهترین انتخاب برای استیل یا آلومینیوم نیست.
سایش اینسرت نیز می‌تواند باعث تغییر تدریجی ابعاد قطعه شود. به همین دلیل در تولید تعداد بالای قطعات، کنترل ابعاد و وضعیت ابزار اهمیت بیشتری پیدا می‌کند.
جنس قطعه مستقیماً روی شرایط ماشین‌کاری تأثیر می‌گذارد.
فولادهایی مانند CK45، آلومینیوم، فولاد زنگ‌نزن 304 و چدن رفتار متفاوتی هنگام تراشکاری دارند و به انتخاب مناسب ابزار و پارامترهای ماشین‌کاری نیاز دارند.
اگر قطعه به شکل مناسبی داخل سه‌نظام یا سیستم نگهدارنده بسته نشود، ممکن است لنگی یا جابه‌جایی ایجاد شود.
در قطعات باریک و بلند، این مسئله اهمیت بیشتری دارد و ممکن است باعث ایجاد ارتعاش، تغییر ابعاد یا کاهش کیفیت سطح شود.

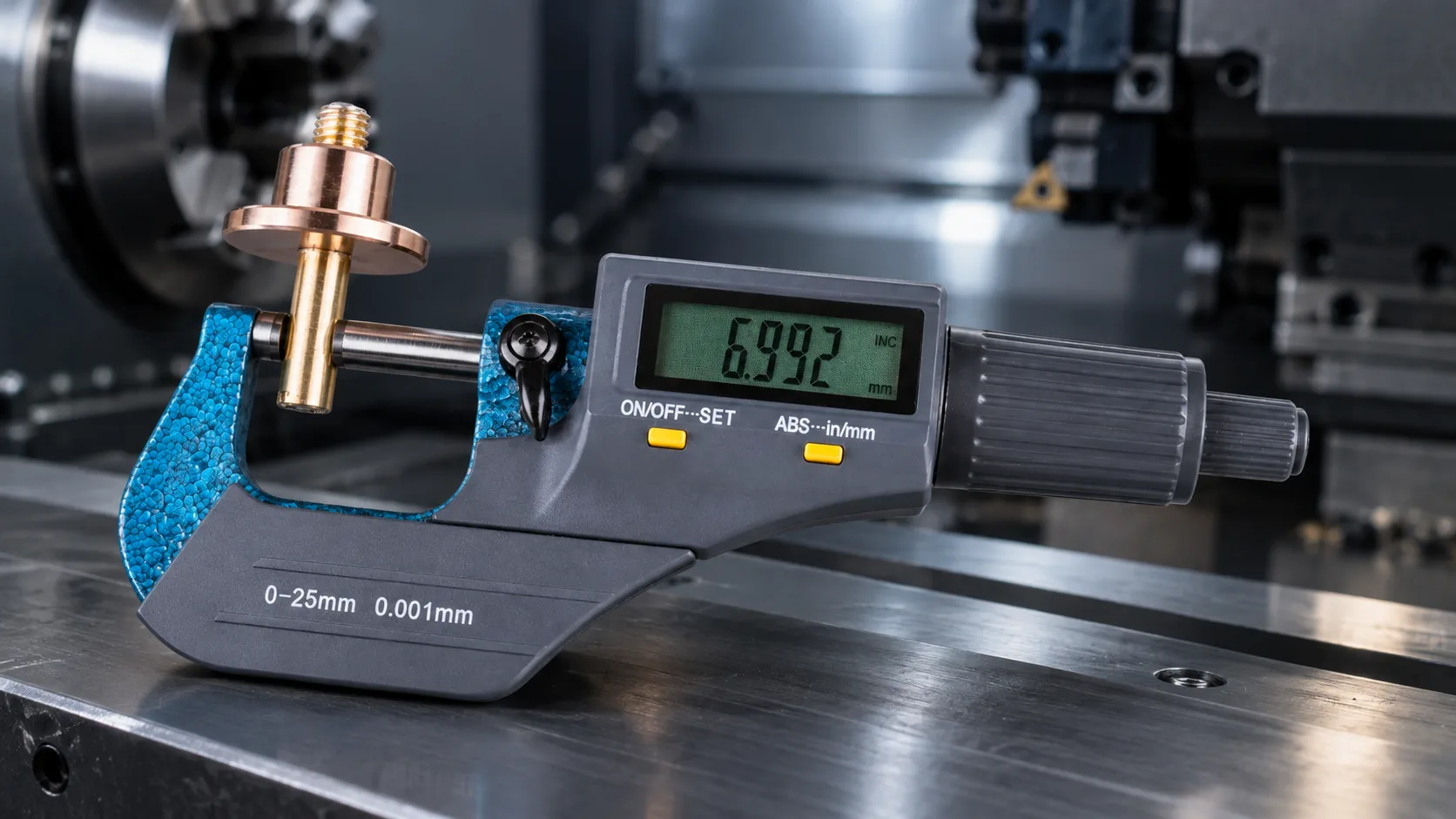

حتی اگر قطعه به درستی ماشین‌کاری شده باشد، اندازه‌گیری نادرست می‌تواند باعث رد یا تأیید اشتباه قطعه شود.
برای اندازه‌گیری ابعاد مختلف می‌توان از ابزارهایی مانند:
استفاده کرد.
انتخاب ابزار اندازه‌گیری باید متناسب با میزان دقت مورد نیاز باشد.
فرض کنید روی نقشه نوشته شده است:
Ø40 ± 0.01 mm
در این حالت قطر قابل قبول باید بین 39.99 تا 40.01 میلی‌متر باشد.
یعنی کل محدوده تلرانس فقط 0.02 میلی‌متر است.
چنین تلرانسی نسبت به تلرانس ±0.05 میلی‌متر، کنترل بیشتری در فرآیند تولید و اندازه‌گیری نیاز دارد.
بنابراین بهتر است تلرانس‌های بسیار دقیق فقط زمانی در نقشه تعریف شوند که عملکرد قطعه واقعاً به آن‌ها نیاز داشته باشد.
لزوماً نه.
تلرانس بسیار دقیق می‌تواند باعث افزایش زمان ماشین‌کاری، نیاز به کنترل‌های بیشتر، استفاده از ابزارهای اندازه‌گیری دقیق‌تر و در برخی موارد افزایش هزینه تولید شود.
اگر یک قطعه از نظر عملکردی با تلرانس ±0.05 میلی‌متر به خوبی کار می‌کند، تعریف تلرانس ±0.01 میلی‌متر لزوماً باعث بهتر شدن عملکرد آن نمی‌شود و ممکن است فقط هزینه تولید را افزایش دهد.
بنابراین در طراحی صنعتی و مهندسی، بهتر است تلرانس بر اساس نیاز عملکردی قطعه تعیین شود، نه صرفاً با هدف افزایش دقت.
یکی از عواملی که می‌تواند روی قیمت ماشین‌کاری تأثیر بگذارد، میزان دقت مورد نیاز قطعه است.
به طور کلی، هرچه تلرانس سخت‌گیرانه‌تر باشد، ممکن است نیاز به موارد زیر افزایش پیدا کند:
البته نمی‌توان برای هر تلرانس یک قیمت ثابت تعیین کرد؛ زیرا هزینه نهایی به جنس، ابعاد، تعداد، پیچیدگی قطعه، عملیات مورد نیاز و شرایط تولید نیز بستگی دارد.
برای آشنایی بیشتر با عوامل مؤثر بر قیمت، می‌توانید مقاله هزینه ماشین‌کاری CNC چگونه محاسبه می‌شود؟ را نیز مطالعه کنید.
تلرانس و زبری سطح دو مفهوم متفاوت هستند.
تلرانس مشخص می‌کند ابعاد یا ویژگی هندسی قطعه تا چه مقدار مجاز به انحراف است.
زبری سطح کیفیت و میزان ناهمواری سطح ماشین‌کاری‌شده را توصیف می‌کند و معمولاً با پارامترهایی مانند Ra بیان می‌شود.
بنابراین ممکن است یک قطعه از نظر ابعادی تلرانس بسیار دقیقی داشته باشد، اما زبری سطح آن همچنان برای کاربرد مورد نظر مناسب نباشد؛ یا برعکس.
در قطعات صنعتی، فقط اندازه‌ها اهمیت ندارند. شکل، موقعیت و راستای سطوح نیز می‌توانند روی عملکرد قطعه تأثیر بگذارند.
برای مثال، در یک شفت ممکن است علاوه بر قطر، مواردی مانند:
نیز اهمیت داشته باشند.
این موارد معمولاً تحت عنوان تلرانس‌های هندسی (Geometric Tolerances) بررسی می‌شوند.
در قطعات دقیق، توجه هم‌زمان به تلرانس ابعادی و هندسی می‌تواند برای عملکرد صحیح مجموعه ضروری باشد.
رسیدن به تلرانس مورد نظر معمولاً با یک اقدام منفرد انجام نمی‌شود، بلکه مجموعه‌ای از کنترل‌ها و تنظیمات مورد نیاز است.
برخی از اقدامات مهم عبارت‌اند از:
انتخاب ابزار مناسب: ابزار باید متناسب با جنس و نوع عملیات انتخاب شود.
کنترل وضعیت ابزار: سایش اینسرت می‌تواند به مرور باعث تغییر اندازه قطعه شود.
تنظیم دقیق آفست ابزار: آفست صحیح ابزار یکی از عوامل مهم در دستیابی به ابعاد مورد نظر است.
کنترل اندازه در حین تولید: در تولید سری، اندازه‌گیری نمونه‌ها می‌تواند تغییرات فرآیند را مشخص کند.
توجه به دمای قطعه: در اندازه‌گیری‌های دقیق، دمای قطعه و محیط می‌تواند اهمیت داشته باشد.
انتخاب مناسب ترتیب عملیات: در برخی قطعات، تقسیم عملیات به خشن‌تراشی و پرداخت می‌تواند کنترل ابعاد را بهتر کند.
تلرانس مناسب باید بر اساس عملکرد قطعه، نوع اتصال، شرایط کاری و نیاز مونتاژ تعیین شود.
برای مثال، قطعه‌ای که قرار است به صورت آزاد روی یک محور قرار گیرد، الزاماً به همان تلرانسی نیاز ندارد که یک قطعه برای یک اتصال دقیق یا یاتاقان طراحی شده است.
بنابراین هنگام تهیه نقشه بهتر است ابتدا مشخص شود:
قطعه چه کاری انجام می‌دهد؟
سپس بر اساس عملکرد آن، تلرانس مناسب تعیین شود.
این رویکرد می‌تواند از تعریف تلرانس‌های غیرضروری و افزایش هزینه ساخت جلوگیری کند.
تلرانس یکی از مهم‌ترین مفاهیم در طراحی و ساخت قطعات ماشین‌کاری‌شده است. در تراشکاری CNC، رسیدن به ابعاد دقیق به عوامل مختلفی مانند وضعیت دستگاه، ابزار، جنس قطعه، شرایط ماشین‌کاری، نحوه بستن قطعه و روش اندازه‌گیری وابسته است.
تلرانس‌های ±0.01، ±0.02 یا ±0.03 میلی‌متر در برخی قطعات قابل دستیابی هستند، اما میزان دقت مورد نیاز باید متناسب با عملکرد قطعه تعیین شود.
در نهایت، هدف ماشین‌کاری دقیق فقط تولید قطعه‌ای با عدد دقیق‌تر نیست؛ بلکه باید قطعه‌ای تولید شود که از نظر ابعادی، هندسی، کیفیت سطح و عملکرد، نیاز واقعی پروژه را برآورده کند.
